22.11 Контрольные карты

С помощью построения контрольных карт при наличии временной зависимости Вы можете проверить, лежат ли средние значения переменных в пределах области рассеяния, объясняемой действием случайных факторов, или же они выходят за пределы этой области. В общем случае подразделение данных может происходить не только по временным интервалам, а и посредством других подгрупп.

  •  После открытия необходимого Вам файла SPSS выберите в меню Graphs (Графики) Control... (Контроль)

Откроется диалоговое окно Control Charts (Контрольные карты).

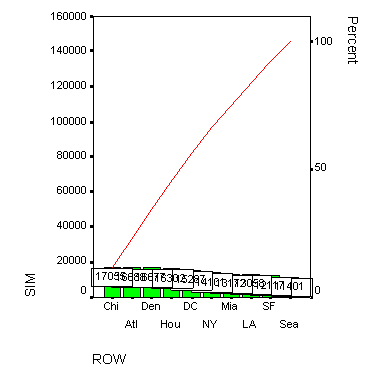

Рис. 22.57: Диаграмма Парето (с кумулятивной кривой)

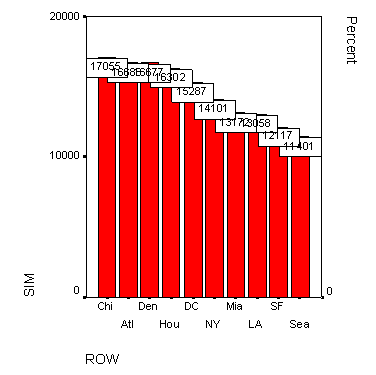

Рис. 22.58: Диаграмма Парето (без совокупной кривой)

Существует четыре разновидности контрольных карт и две возможности представления данных. Поэтому число возможных контрольных карт довольно велико и не может быть полностью рассмотрено в рамках этой книги. С одной стороны речь идёт об анализе средних значений, а с другой об анализе относительных частот переменных, относящихся к номинальной шкале.

Для рассмотрения этих диаграмм нам будет достаточно одного типичного примера. В этом примере необходимо проверить качество изделий, которые были произведены шестью станками за определённый промежуток времени. К примеру, необходимо произвести контроль длины этих изделий. Измерения длины изделий (в см) были произведены на шести станках для двенадцати промежутков времени и помещены в следующую сводную таблицу.

Рис. 22.59: Диалоговое окно Control Charts (Контрольные карты)

Интервал

Станок 1

Станок 2

Станок 3

Станок 4

Станок 5

Станок 6

1

24,07

24,11

24,17

24,02

24,07

23,95

2

23,98

24,09

24,03

24,18

24,10

24,20

3

24,14

23,99

23,93

24,06

24,04

24,10

4

23,96

24,10

23,97

23,90

24,00

23,91

5

23,98

24,02

24,00

24,05

23,84

23,95

6

24,01

23,95

23,97

23,83

24,12

24,02

7

23,98

24,05

24,16

24,07

23,90

24,00

8

24,07

24,12

24,07

24,14

23,99

23,96

9

24,11

24,16

24,22

24,12

24,00

24,05

10

24,05

24,04

23,90

24,10

24,10

23,97

11

24,00

24,08

23,97

23,87

23,92

24,06

12

24,07

24,01

23,89

24,04

23,92

24,09

  •  Откройте файл werk.sav.

  •  В диалоговом окне Control Charts (Контрольные карты) щёлкните на области X-Bar, R, s. Поставьте маркер рядом с опцией Cases are subgroups (Наблюдения используются в качестве подгрупп).

  •  Щелчком по выключателю Define (Определить) откройте соответствующее диалоговое окно (см. рис. 22.60).

  •  В поле Subgroups Labeled by: (Метки подгрупп:) введите переменную zeit (время), а в поле Samples (Образцы) переменные ml, m2, m3, m4, т5 и тб.

  •  Оставьте устанавливаемую по умолчанию функцию X-Bar and range (Х-горизонталь диапазон) и щелчком на ОХ начните построение диаграммы (см. рис. 22.61).

На втором графике, который помещается в окне просмотра, будет отображено изменение стандартного отклонения.

Рис. 22.60: Диалоговое окно X-Bar, R, s: Cases Are Subgroups (Х-горизонталь, R, s: Случаи в качестве подгрупп)

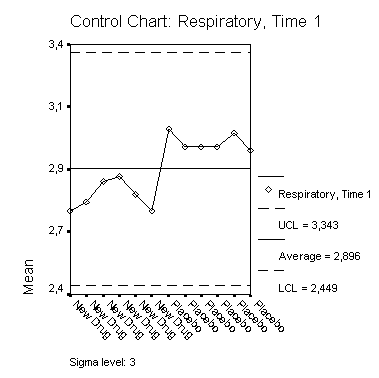

Рис. 22.61: Контрольная карта
