22.8.4 Трёхмерные диаграммы рассеяния

Эти диаграммы строятся на основании значений трёх переменных и поэтому включают три оси.

По оси у откладывается высоту положения точки

По оси х откладывается горизонтальное положение каждой точки

По оси z откладывается глубина положения каждой точки.

Отобразим переменную lem (средняя ожидаемая продолжительность жизни мужчин) на оси у, переменную sb (процентный показатель городского населения) на оси х и переменную so (количество часов солнечной погоды в году) на оси г.

  •  В диалоговом окне Scatterplot (Диаграмма рассеяния) щёлкните на области 3D (3-х мерная).

  •  Щелчком по выключателю Define (Определить) откройте соответствующее диалоговое окно (см. рис. 22.51).

  •  Перенесите поочерёдно переменные lem, sb и so из списка исходных переменных в поля принадлежащие осям у, х и z-

  •  Начните построение диаграммы щелчком на ОК.

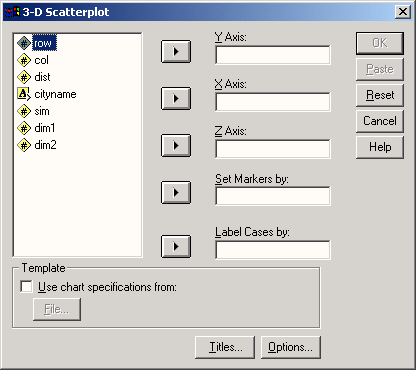

Рис. 22.51: Диалоговое окно 3-D Scanerplot ( Трёхмерная диаграмма рассеяния)

Очень длинные наименования осей при построении рисунка 22.52 были откорректированы.

И здесь Вы бы могли отметить маркировкой значения одной из переменных, а также указать наименования наблюдений и при помощи выключателя Titles... (Заголовок) дать диаграмме подходящее название.

Рис. 22.52: Трёхмерная диаграмма рассеяния
